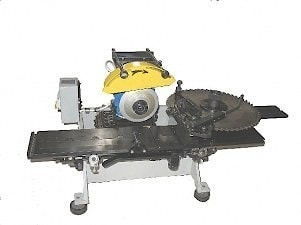

Станок для заточки дисковых пил УЗС-96-06

Станок для заточки дисковых пил УЗС-96-06 предназначен для заточки круглых твердосплавных пил, использующихся в деревообработке, при помощи сменных приспособлений, устанавливаемых на платформу станка.

Заточный станок УЗС-96-06 является универсальным, но используется преимущественно для заточки пил типов 1 и 2 (профиль 2) по ГОСТ 980-80, а также пил с пластинами твердого состава типов 1 и 2 по ГОСТ 9769-79, диаметром от 250 до 800 мм с посадочными отверстиями 30 мм.

Заточный круг можно устанавливать под нужным углом, относительно инструмента на платформе. Это возможно благодаря конструкции каретки, состоящей из трех частей, одна из которых перемещается вдоль оси ходового винта, вторая поворачивается с двигателем на 180° вокруг вертикальной оси.

Третья часть каретки делает возможным установку электродвигателя под углом к горизонту до 15°. Платформа станка для заточки дисковых пил УЗС-96-06 перемещается вдоль своей оси толканием руки на длину до 260 мм или при помощи рукоятки на длину 10-60 мм.

На платформу можно установить несколько устройств:
-пластину,
-делительный механизм подачи,
-приспособление для установки пил,
-механизм подачи в зуб.

Для регулировки глубины на заточном станке УЗС-96-06 предусмотрен ходовой винт каретки. Вес станка составляет 45 кг, а габаритные размеры 725х500х360 мм.

Технические характеристики станка для заточки дисковых пил УЗС-96-06

Частота вращения заточного круга	2850 оборотов в минуту
Мощность	0,55 кВт
Питание	3-х фазная сеть переменного тока напряжением 380 В, 50 Гц
Наибольший угол поворота заточной головки: - в вертикальной плоскости - в горизонтальной плоскости	15° 180°
Подача головки на один оборот винта	1,5 мм
Габаритные размеры	725х500х360 мм
Масса (без приспособлений)	45 кг
