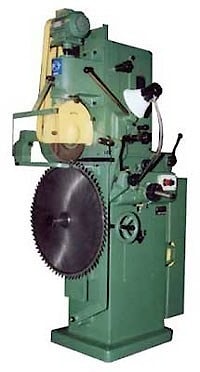

Заточной станок ТчПА-7 для ленточных, рамных и круглых пил

Универсальный станок для заточки ленточных, рамных и круглых пил ТчПА-7 относится к станкам промышленного типа, производящий заточку пил в полуавтоматическом режиме, предназначен для производств с различными видами деревообрабатывающего оборудования.

Универсальный заточный станок ТчПА-7 используется для обработки:
-широких пил,
-рамных пил,
-круглых пил диаметром 100-1250 мм,
-пил на малогабаритных лесопильных рамах.

На массивной станине станка, исключающей вибрацию, установлены основные элементы, обеспечивающие качественную заточку пил. Затачиваемый инструмент устанавливается и снимается на заточный станок для ленточных, круглых и рамных пил ТчПА-7
вручную.

Отдельный электродвигатель, установленный на поворотной подмоторной плите, приводит шлифовальный круг в движение. Это позволяет уменьшить габариты шлифовальной головки и осуществлять настройку станка на угол косой заточки до 45 градусов, не искривляя ременную передачу и останавливая электродвигатель.

Узел шлифовальной головки имеет конструкцию, повышенной жесткости с высокой точностью поворота и надежной фиксацией положения рабочего органа. Настраивается заточный станок для ленточных, круглых и рамных пил ТчПА-7 вручную. Вес станка без приспособлений составляет 600 кг.

Технические характеристики универсального заточного станка для ленточных, круглых и рамных пил ТчПА-7

Диаметр круглых пил	100-1250 мм
Ширина пил
Рамных	80-220 мм
Тарных	50-80 мм
Ленточных	50-260 мм
Длина пил
Рамных	1050-1950 мм
Тарных	600-685 мм
Ленточных	6000-9000 мм
Наибольшая толщина пил	6 мм
Шаг зубьев пил	6,5-82 мм
Наибольший передний угол зубьев пил
Положительный	35 градусов
Отрицательный	25 градусов
Наибольший угол поворота шлифовальной головки при косой заточке	45 градусов
Наибольшая длина ножей	640 мм
Ширина ножей	25-125 мм
Толщина ножей	3-10 мм
Угол поворота стола	30-75 градусов
Масса станка без приспособлений	600 кг
Габаритные размеры станка длина/ширина/высота (без дополнительных приспособлений)	850/1100/1850 мм

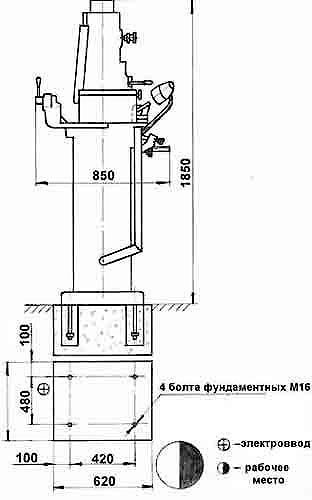

Схема фундамента для заточного станка ТчПА-7
