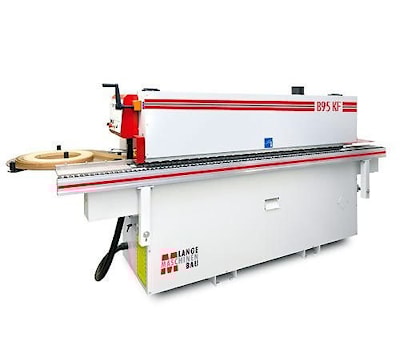

Кромкооблицовочный станок LANGE B 95 KF-2

Кромкооблицовочный станок LANGE B 95 KF-2 модификация станет новым этапом существования вашего мебельного производства. Оснащение станка всеми передовыми агрегатами позволит провести работу по облицовке кромки различными материалами, как рулонными, так и штучными, намного быстрее и качественнее.

Толщина кромочного материала при работе на кромкооблицовочном станке LANGE B 95 KF-2 может варьироваться в пределах от 0,4 до 5,0 мм. Заготовки подаются по цепному конвейеру. Перед нанесением клея станок выполняет прифуговку кромки заготовки для устранения изъянов, которые часто образуются после раскроя материала.

Снятие верхнего слоя кромки на кромкооблицовочном станке LANGE B 95 KF-2 улучшает также сцепление между склеиваемыми поверхностями, решает проблемы, возникающие при последующих операциях облицовки. Две противоположно двигающиеся алмазные фрезы прифуговочной станции идеально подготавливают поверхность для последующего нанесения клея.

Кромочный материал располагается на кромкооблицовочном станке LANGE B 95 KF-2 на специальных крутящихся тарелках, диаметром 700 мм. Клей наносится клеевым вальцом непосредственно на заготовку по ее центру. Излишки клея возвращаются в клеевую ванну, вместительностью 2 кг клея.

Одновременно с этим процессом кромкооблицовочный станок LANGE B 95 KF-2 осуществляет прижим кромочного материала двумя прижимными роликами, которые синхронно двигаются с клеевым вальцом и имеют контроль прижима. Для снятие свесов применяется агрегат –торцовочная станция, работающая от HF-мотора мощностью 0, 35 Квт
.
Две высокоскоростных пилы вращаются со скоростью 12000 оборотов в минуту и обрезают излишки кромки по высокоточным линейным направляющим. Снятие свесов по длине пласти на кромкооблицовочном станке LANGE B 95 KF-2 осуществляет высокоскоростной фрезерный агрегат, работающий от двух моторов мощностью 0, 35 кВт. После горизонтального и вертикального ощупывания заготовки фрезы удаляют излишки кромки.

Цифровой счетчик кромкооблицовочного станка LANGE B 95 KF-2 предназначен для настройки на различные виды кромочного материала. Преимуществом кромкооблицовочного станка B 95 KF-2 является применение на нем после фрезеровки свесов плоской либо радиусной циклей. Плоская цикля служит для удаления остатков клея с поверхности заготовки.

Радиусная цикля повторяет маршрут движения фрезерной группы и удаляет следы шангрения фрезерного агрегата, улучшает видимое качество кромки. Заключительным этапом на кромкооблицовочном станке LANGE B 95 KF-2 является полировка поверхности, которая осуществляется полировочным агрегатом, работающим от двух моторов по 0,17 кВт.

Полировка происходит со скоростью 2800 оборотов в минуту, обеспечивает идеальную финишную обработку кромки. Агрегат может быть доукомплектован пультом управления. Для обеспечения чистоты рабочего места кромкооблицовочный станок LANGE B 95 KF-2 имеет два вытяжных колпака с центральным аспирационным патрубком, диаметром 100 мм.

Управление кромкооблицовочным станком B 95 KF-2 происходит при помощи удобного пульта управления, который регулирует температуру клея в клеевой ванне, снижает ее при необходимости, если станок находится в «простое» будучи включенным, включает и выключает все агрегаты и сообщает о возможных ошибках станка.



Кромкооблицовочный станок LANGE B 95 KF-2
Технические характеристики

Толщина заготовки	10 - 45 мм
Минимальная ширина заготовки	около 50 мм
Минимальная длина заготовки	около 140 мм
Толщина кромочного материала	0,4-5,0 мм
Максимальное разделение рулонов	0,6 - 5 x 40 мм
Максимальная высота кромочного материала = высота заготовки	+ 4 мм (2+2)
Максимальный внутренний радиус	132 мм2
Подключение к электрической сети	400 В, 50 Гц , 3 фазы
Потребляемая мощность	3,0 кВ
Скорость подачи	8 м / мин
Подключение к системе пневматики	6 бар

ОПЦИИ кромкооблицовочного станка LANGE B 95 KF-2

095.01	Оснащение инструментами для радиуса R 2 (заказ данной опции не влияет на общую стоимость станка)
095.02	Оснащение инструментами для радиуса R 3 (заказ данной опции не влияет на общую стоимость станка)
095.03	Оснащение торцовочном станции двумя дополнительными пильными полотнами, возможна поставка с пультом управления (для тонких кромок (меламин) для предотвращения их надлома или скоса)
095.04	Плоская цикля вместо радиусной цикли (без дополнительной оплаты)
095.05	Радиусная цикля вместо плоской цикли
095.06	Система контроля кромок: система контролирует интервал заготовок, которые вводятся в станок. Начальный пневматический цилиндр освобождает машину от заготовок, двигающихся друг за другом. Данная система способствует комфортной работе и безопасности.
095.07	Пневматическое позиционирование зоны прижима, фрезерной станции и радиусной цикли. На пульте управления могут быть выбраны пневматически 2 позиции для двух различных видов кромочного материала (например, 0,5 мм и 2,0 мм). Для выбранных позиций не требуется ручных настроек перечисленных агрегатов (B 95KF - B 95 KF – 2).
095.07-1	Пневматическое позиционирование зоны прижима, фрезерной станции и радиусной цикли. На пульте управления могут быть выбраны пневматически 2 позиции для двух различных видов кромочного материала (например, 0,5 мм и 2,0 мм). Для выбранных позиций не требуется ручных настроек перечисленных агрегатов (B 95 KF – 3).
095.08	Увеличение мощности верхнего фрезерного мотора от 0,35 Кв до 0,55 кВ. Это дает возможность, например, для заготовок 16 мм и 18 мм использовать одну и ту же кромку в 22 мм.
095.09	Увеличение мощности нижнего фрезерного мотора от 0,35 Кв до 0,55 кВ. Это дает возможность, например, для заготовок 16 мм и 18 мм использовать одну и ту же кромку в 22 мм.
095.10	Разбрызгиватель смазки: смазка разбрызгивается через сопло на плиту, чтобы плита в конечном счете легче освобождалась ? из полировочного агрегата. Кроме того удаляются возможные опилки, чтобы они не ощупывались.
095.11	Широкий шлифовальный круг Scotch Brite (шлифовальный круг) вместо полировочного круга; это позволяет отфрезерованные фаски начисто отшлифовать.
095.12	Ящик для цикли: верхний и нижний агрегаты очищаются гибким шлангом. Оба шланга собираются в ящик для цикли, которая очищается центрально. Опилки цикли по длине заготовки собираются в ящик для цикли и могут быть освобождены вручную, открытием дверцы. Это предотвращает закручивание опилок цикли на вентилятор аспирации.
095.13	Освящение изнутри защитной кабины (находится над подачей клея)
