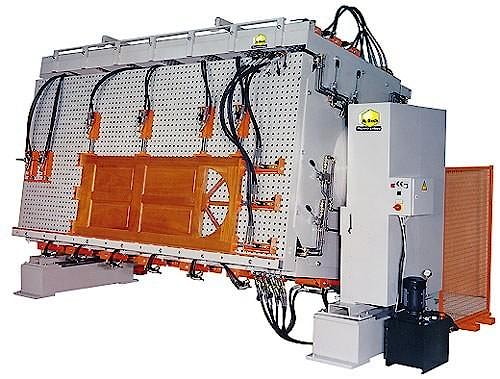

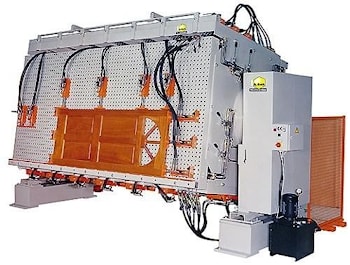

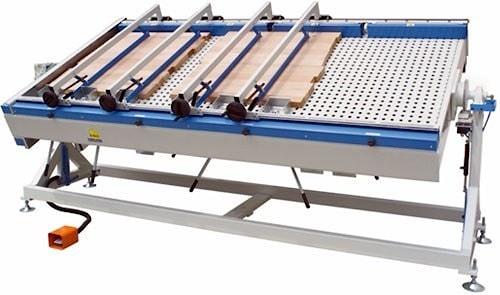

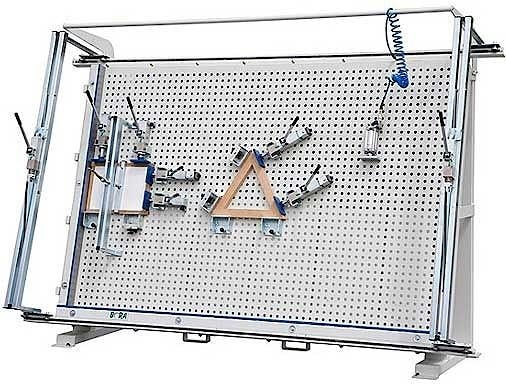

Пресс-вайма BORA-Dopplo


Пресс-вайма BORA-Dopplo
Комплектация пресса-ваймы BORA-Dopplo обладает всеми возможностями исходной классической модели, но рекомендуется для производителей с ограниченными производственными площадями, т.к. вайма имеет вращающиеся вокруг своей оси рабочие координатные панели, размером 2900х1400 мм.

Рабочая область, состоящая из частых отверстий с расстоянием друг от друга 50 мм, позволяет разместить как небольшие, так и более крупные заготовки. Фиксируются склеиваемые элементы на прессе-вайме BORA-Dopplo при помощи прессовых балок и прижимных упоров.

Для склеивания под наклоном имеются специальные прессовые элементы. Размешаются упоры на прессе-вайме BORA-Dopplo по всей длине станины слева и справа, что является не просто высокотехнологичной находкой, но и очень удобно в работе. Для доведения станка до совершенства и подбора составляющих под ваши индивидуальные запросы производитель предлагает широкую гамму комплектующих элементов.

Технические характеристики пресса-ваймы BORA-Dopplo

Габариты 3700х1600 мм
Размер рабочей поверхности 2900х1400 мм


ОПЦИИ пресса-ваймы BORA

ВО 03 Боковой упор, монтируется справа на рабочей поверхности
ВО 04 Гидравлический прессовый механизм, ручной, жесткое крепление двумя фиксаторами, самоарретирующийся, сила прессования 20 кН, ход поршня 60 мм, подошва упора 140х80 мм
ВО 05 Гидравлический прессовый механизм, ручной, поворотный 360° с одним фиксатором и магнитом, сила прессования 20000 Н, ход поршня 60 мм, подошва упора 140х80 мм
ВО 06 Упор 140х80 мм с жестким креплением двумя фиксаторами
ВО 07 Упор поворотный 360° с одним фиксатором и магнитом, упорная поверхность 140х80 мм
ВО 08 Упор с жестким креплением двумя фиксаторами, регулируемый до 60 мм, упорная поверхность 140х80 мм
ВО 09 Упор поворотный 360° с одним фиксатором и магнитом, регулируемый до 60 мм, упорная поверхность 140х80 мм
ВО 10 Угловой упор 90°, 2 фиксатора, упорная поверхность 90х80 мм
ВО 11 Угловой упор 90°, жесткое крепление двумя фиксаторами, регулируется до 60 мм в одном направлении (по выбору влево/вправо), упорная поверхность 90х80 мм
ВО 12 Угловой упор 90° поворотный 360°, с одним фиксатором и магнитом, упорная поверхность 90х80 мм
ВО 13 Угловой упор 90° поворотный 360°, с одним фиксатором и магнитом, регулируемый до 60 мм, упорная поверхность 90х80 мм
ВО 14 Прижимной упор с одной прижимной планкой, длина планки 400 мм; с винтовым зажимом, самоарретирующийся тремя фиксаторами, рабочий диапазон 900 мм
ВО 15 Прижимная планка для прижимного упора с винтовым зажимом, длина планки 400 мм
ВО 16 Струбцина с одним фиксатором, регулируется по толщине изделия до 200 мм, 360° поворот
ВО 17 Ходовые рельсы для передвижного прижимного упора, диапазон - по всей рабочей поверхности; рельсы сверху и снизу
ВО 17-1 Прижимной упор, передвижной по ходовым рельсам, с ручным гидравлическим зажимом. Прижимы могут находиться с левой или с правой стороны пресса. Каждый упор увеличивает общую ширину пресса на 250 мм
ВО 18 Пневматический цилиндр, жесткое крепление двумя фиксаторами, цилиндр ø 63 мм, ход поршня 80 мм, при 6 бар ø3500H, подошва упора 140х80 мм, включая предохранительный переключающий клапан и спиральный полиуретановый шланг со штекером и соединительной розеткой
ВО 20 Пневматический цилиндр, жесткое крепление двумя фиксаторами, цилиндр ø 125 мм, ход поршня 80 мм, при 6 бар ø8000H, подошва упора 140х80 мм, включая предохранительный переключающий клапан и спиральный полиуретановый шланг со штекером и соединительным устройством.
ВО 20 Пневматический прижимной упор, 600 мм длиной, 60 мм шириной, 2 фиксатора. Пневматическое устройство с ходом 30 мм, сила прессования при 6 бар ø15000H, включая пневматический переключатель и спиральный полиуретановый шланг со штекером и соединительным устройством
ВО 21 Пневматическое прессовой устройство для склеивания форм, длина 2 м, включая шланг и штекер (другая длина по запросу)
ВО 22 Компрессор устанавливается у боковой части пресса с регулировочным фильтром и манометром, включая 5 соединительных устройств к шлангу для сжатого воздуха 8х6 мм
ВО 23 Рукав подачи воздуха, расположен на верхней части пресса, со штангой-держателем для приборов. 8 соединительных устройств к шлангу для сжатого воздуха 8х6 мм включая регулировочный фильтр
ВО 24 Монтажная лестница для BORA II, передвигается по всей рабочей ширине, сверху по направляющему рельсу, снизу на 2-х предохранительных роликах. Внешняя высота пресса увеличивается на 200 мм, а внешняя глубина - на 400 мм.
ВО 25 Подножка из колосниковой решетки с фиксатором для крепления к координатной платформе, размер 450х230 мм
ВО 26 Гидравлический цилиндр, ручной, без упорной подошвы и крепления
ВО 27 Упорная подошва для гидравлического цилиндра, 140х80 мм
ВО 28 Угловая насадка 90° для ручного гидравлического цилиндра
ВО 29 Рукоятка для ручного гидравлического цилиндра; монтируется самостоятельно; без внутренней резьбы
ВО 30 Пластина 5 мм толщиной, 1 винт, 200 мм длина, гальваническая оцинковка
ВО 31 Пластина 5 мм толщиной, 2 винта, 400 мм длина, гальваническая оцинковка
ВО 32 Электрическая нагревательная планка, регулируется изолированной ручкой управления, длина 600 мм, поперечное сечение 64х46 мм, 275 Вт
ВО 33 Электрическая нагревательная планка, регулируется изолированной ручкой управления, длина 1100 мм, поперечное сечение 64х46 мм, 550 Вт
ВО 34 Электрическая нагревательная планка, регулируется изолированной ручкой управления, длина 1600 мм, поперечное сечение 64х46 мм, 825 Вт
ВО 35 Электрическая нагревательная планка, регулируется изолированной ручкой управления, длина 2100 мм, поперечное сечение 64х46 мм, 1100 Вт
ВО 36 Электрическая нагревательная планка, регулируется изолированной ручкой управления, длина 2600 мм, поперечное сечение 64х46 мм, 1375 Вт
ВО 37 Электрическая нагревательная планка, регулируется изолированной ручкой управления, длина 3100 мм, поперечное сечение 64х46 мм, 1650 Вт
ВО 38 Устройство для прессования полукруглых и коробовых арочных изделий всех видов; состоит из гидравлического цилиндра с длинным ходом поршня двустороннего действия, затяжного пояса из рессорной стали, включая фиксаторы
ВО 39 Гидравлический агрегат, расположен с боковой стороны пресса в блоке управления, с ручной регулировкой силы давления и манометром; 1,1 кВт; 6,5 л масляной бак. С запорным и обратным клапаном для горизонтальных и вертикальных прессовых цилиндров. Подвод электропитания с вкл/выкл непосредственно на двигателе
ВО 40 Гидравлический цилиндр одностороннего действия, жесткое крепление на 2 фиксаторах, самоарретирующийся, используются как в горизонтальном, так и в вертикальном положении. 20000 Н, ход поршня 70 мм, подошва упора 140х80 мм
ВО 41 Гидравлический цилиндр одностороннего действия, поворотный 360°, с 1 фиксатором и магнитом, сила давления 20000 Н, ход поршня 70мм, подошва упора 140х80 мм
ВО 42 Отдельный запорный клапан, монтированный в подвод
ВО 43 1 корпусное прессовое устройство, размер 1, 350мм глубина, используется вертикально и горизонтально, верхний прижим крепится к подошве прессового цилиндра. Нижний упор с фиксатором и предохранительным болтом, включая стяжной замок и стяжные ремни
ВО 44 1 корпусное прессовое устройство, размер 2, 600мм глубина, используется вертикально и горизонтально, верхний прижим крепится к подошве прессового цилиндра. Нижний упор с фиксатором и предохранительным болтом, включая стяжной замок и стяжные ремни


бренд
Германия

Если вы хотите купить пресс-вайма BORA-Dopplo , вы можете:

Ещё из раздела Пресс Ваймы для сборки склейки

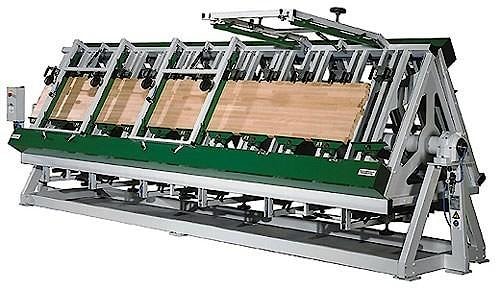

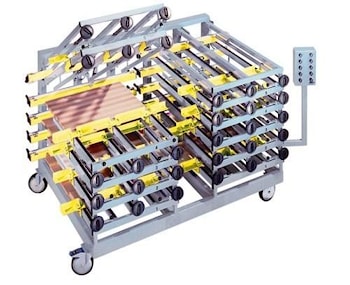

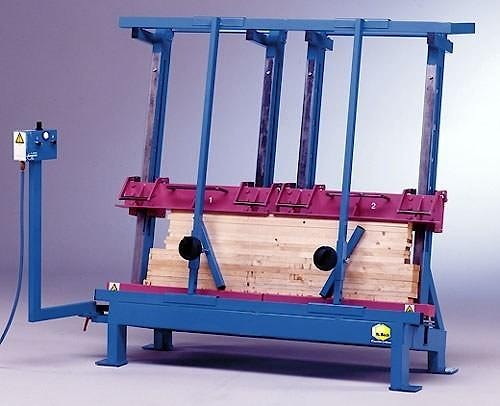

    Многоуровневая система расположения прессов воплотилась в классической модели пресса-ваймы KONTRA с целым списком модификаций, отличающиеся длиной и глубиной прессования на каждом уровне. Пресс KONTRA предназначен для склеивания столярных изделий и ...
