Автоматическая система позиционирования EXAKT ELG/DC

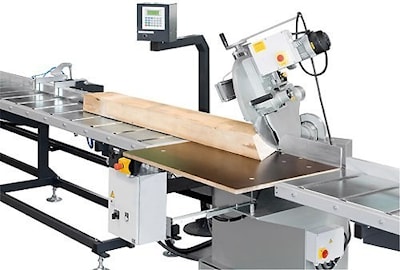

Автоматическая система позиционирования EXAKT ELG/DC, оснащенная упорным устройством, - удобное приспособление, разработанное с целью быстрого определения длины заготовки, заданной на табло, и выставления по данным параметрам упора, чтобы производить дальнейшую обработку заготовки.

Таким образом, система позиционирования EXAKT ELG/DC, работающая в автоматическом режиме, позволяет сократить ручной труд по замеру необходимой длины изделия, чтобы в дальнейшем производить его обработку. Вся работа системы контролируется и производится с устройства управления типа Р 8511.

Устройство управления типа P 8511 функционирует в паре с узлом привода упорной каретки. На дисплее системы позиционирования EXAKT ELG/DC задаются параметры необходимой длины заготовки и нажимается стартовая кнопка, которая приводит в движение каретку. Каретка автоматически позиционируется с точностью до +/- 0,1 мм на метр.

На месте позиционирования каретки автоматически выставляет упор, который фиксируется пневматическим тормозом, работающий по принципу «ножницы». Дисплей устройства управления типа Р 8511 отображает информацию о фактических и заданных параметрах и о числе проделанных операций, может переключаться на функцию составного размера.

Преимуществом автоматической системы позиционирования EXAKT ELG/DC является наличие в ней микроконтроллера типа PS 52, благодаря которому возможно программирование непосредственно на установке. Устройство способно запомнить до 3000 групп данных.
