Станок для прирезки шпона LANGZAUNER LZ5/2 пачка шпона прирезка пилой и прифуговка
Прифуговочный станок для пачки шпона.

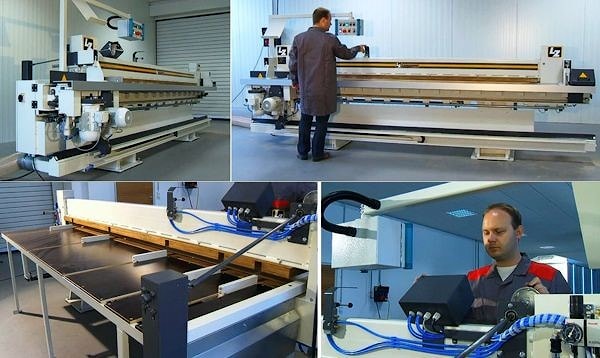

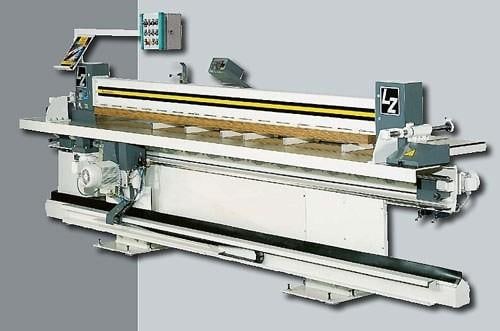

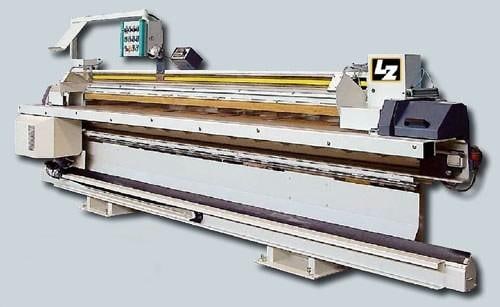

Новой разработкой в области резки шпона, которая превосходит по качеству и быстроте работы обычные ножницы и гильотины, предназначенные для этой цели, является станок для прирезки шпона LANGZAUNER LZ5/2 с прифугоночной станцией. Данный станок является настолько эффективным, что способен за 5 часом нарезать недельную норму шпона.

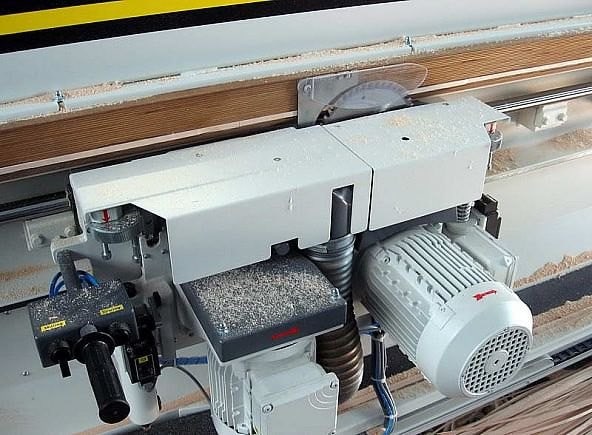

Принцип работы станка очень прост. Сначала происходит прирезка шпона дисковой пилой в размер с припуском 0,15 мм, после чего фуговальной фрезой 12000 об/мин фрезеруется прирезанный шпон на глубину припуска. Результат поражает все ожидания.
В ходе таких процедур получается идеальный перпендикулярный торец в 90° не зависимо от количества шпона. Станок для прирезки шпона LZ5/2 с прифуговочной станцией позволяет выполнять ряд задач в зависимости от конечной цели клиента. Прирезку шпона можно осуществлять не только отдельными листами, но и целой пачкой.
Станок может использоваться и для грубой прирезки шпона. С его помощью можно дополнительно зафуговать торец пачки шпона или выполнить операцию резки фанеры с последующим обратным фугованием.

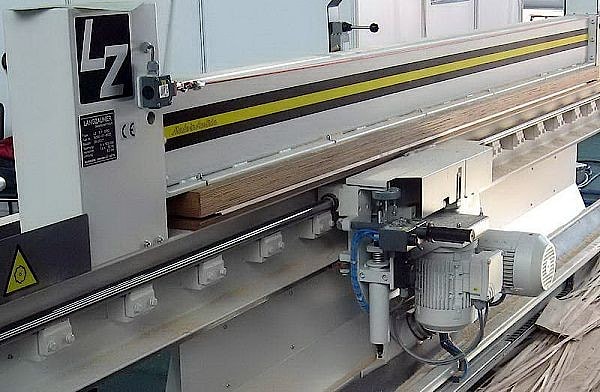

Станок имеет рукоятку, с помощью которой осуществляется ручная подача. Перемещение пильного и фрезерного агрегата вверх и вниз осуществляется при помощи пневматических независимых ручных вентилей, монтированных на агрегате, по компактным линейным направляющим. Перемещение каретки инструмента по длине происходит по шлифованным закаленным сплошным высокоточным линейным направляющим, диаметром 30 мм.
Станок для прирезки шпона LANGZAUNER LZ5/2 станцией поставляется со всем необходимым инструментом для обслуживания, поэтому полностью готов к бесперебойной работе.
Технические характеристики станка для прирезки шпона LANGZAUNER LZ5/2
ОПЦИИ станка для прирезки шпона LANGZAUNER LZ5/2
Новой разработкой в области резки шпона, которая превосходит по качеству и быстроте работы обычные ножницы и гильотины, предназначенные для этой цели, является станок для прирезки шпона LANGZAUNER LZ5/2 с прифугоночной станцией. Данный станок является настолько эффективным, что способен за 5 часом нарезать недельную норму шпона.
Принцип работы станка очень прост. Сначала происходит прирезка шпона дисковой пилой в размер с припуском 0,15 мм, после чего фуговальной фрезой 12000 об/мин фрезеруется прирезанный шпон на глубину припуска. Результат поражает все ожидания.
В ходе таких процедур получается идеальный перпендикулярный торец в 90° не зависимо от количества шпона. Станок для прирезки шпона LZ5/2 с прифуговочной станцией позволяет выполнять ряд задач в зависимости от конечной цели клиента. Прирезку шпона можно осуществлять не только отдельными листами, но и целой пачкой.
Станок может использоваться и для грубой прирезки шпона. С его помощью можно дополнительно зафуговать торец пачки шпона или выполнить операцию резки фанеры с последующим обратным фугованием.
Станок имеет рукоятку, с помощью которой осуществляется ручная подача. Перемещение пильного и фрезерного агрегата вверх и вниз осуществляется при помощи пневматических независимых ручных вентилей, монтированных на агрегате, по компактным линейным направляющим. Перемещение каретки инструмента по длине происходит по шлифованным закаленным сплошным высокоточным линейным направляющим, диаметром 30 мм.
Станок для прирезки шпона LANGZAUNER LZ5/2 станцией поставляется со всем необходимым инструментом для обслуживания, поэтому полностью готов к бесперебойной работе.
Технические характеристики станка для прирезки шпона LANGZAUNER LZ5/2
Рабочее напряжение | 3 х 400 В +N, 50 Гц |
Длина пропила и фрезерования | 3050 мм |
Высота пропила и фрезерования | 45 мм |
Пильная станция | P = 2,2 кВ, n = около 10 000 1/минуту |
Дисковая пила | диаметром =200 мм |
Фрезерная станция | P = 1,1 кВ, n = около 10500 1/минуту |
Размер фрезы | 85/50/30 мм, 4 HM сменных пластины |
Мощность мотора пилы | 2,2 кВ, 400 В/50 Гц |
Мощность мотора фрезы | 1,1 кВ, 400 В/50 Гц |
Регулировка пилы и фрезы по высоте | трехступенчатая посредством револьверного стопора |
Подключение аспирации | диаметром 150 мм, нижнее давление аспирации: около1780 Pa |
Необходимый сжатый воздух | 6 бар |
Аспирационный канал с соединительными патрубками | диаметром 150 мм |
Подвод кабеля к каретке инструмента | по пластиковой цепи |
ОПЦИИ станка для прирезки шпона LANGZAUNER LZ5/2
W1970-1350 | Параллельная балансировка зубчатой рейки 3050 мм Препятствует наклонному положению балки давления |
W1970-1351 | Параллельная балансировка зубчатой рейки 3500 мм |
W1970-1352 | Параллельная балансировка зубчатой рейки 4000 мм |
W1970-8110 | Двойная линейная направляющая 3050 мм Перемещение тележки с инструментом осуществляется по 2-м жестким и шлифованным линейным направляющим |
W1970-8111 | Двойная линейная направляющая 3500 мм |
W1970-8112 | Двойная линейная направляющая 4000 мм |
W1970-1400 | Подвижный передний стол 3050 мм, Длина реза 3050 мм, соединенный с фрезерным агрегатом, анодированный Погрузочная ширина 200 мм, горизонтальное ручное передвижение |
W1970-1401 | Подвижный передний стол 3500 мм |
W1970-1402 | Подвижный передний стол 4000 мм |
W1970-1500 | Подвижный передний стол 3050 мм с пневматической настройкой, благодаря данному устройству передний загрузочный стол передвигается автоматически вперед или назад при использовании фрезерного агрегата |
W1970-1501 | Подвижный передний стол 3500 мм С пневматической настройкой |
W1970-1502 | Подвижный передний стол 4000 мм С пневматической настройкой |
W1970-5000 | Раскроечный (форматный) стол 3050 x 560 мм Размер: 3050 x 560 мм для обработки фанеры шириной 560 мм, со встроенной измерительной шкалой, параллельной направляющей и пневматическим защитным устройством |
W1970-5001 | Форматный стол 3500 x 560 мм |
W1970-5002 | Форматный стол 4000 x 560 мм |
W1970-5300 | Цифровое устройство измерения ширины заготовки Электронное указание размеров для раскроечного стола с ручной настройкой ширины, Быстрая и точная установка глубины приреза, простое обслуживание Большой цифровой предел, простое переключение при изменениях Переключение абсолютного размера на составной размер при нарезании полосами с учетом толщины пильного полотна Эргономичное расположение всего регулирующего устройства Возможность сохранения параметров при выключенной машине |
W1970-5400 | Механическая регулировка глубины реза при помощи маховика |
W1970-6100 | Одноступенчатое определение ширины реза, включая цифровые показания ширины для глубины реза 800 мм |
W1970-6200 | Двухступенчатая корректировка ширины, включая цифровые показания ширины и механическую регулировку маховика для быстрого и эффективного рабочего процесса 1-я ступень глубина реза 800 мм 2-я ступень свободный проскок станка (для углубленного реза) |
W1940-2130 | Пневматическая регулировка пильного полотна Пильное полотно может быть установлено пневматически около 2 мм от режущей кромки, чтобы отпилить остатки |
W1940-5850 | Осуществление реза под углом со шкалой +/-45 градусов, по убывающей |
W1970-1800 | Лазерная направляющая для точности реза |
W1960-2500 | Устройство для удаления стружки При помощи специальной фрезы с мощным приводом неровности на кромке до 3 мм могут быть удалены без осуществления реза и перемещаются в аспирационное отверстие Благодаря этому очищается кант фанеры и сохраняется в чистоте рабочее место |
страна изготовитель
Австрия
завод изготовитель
LANGZAUNER
