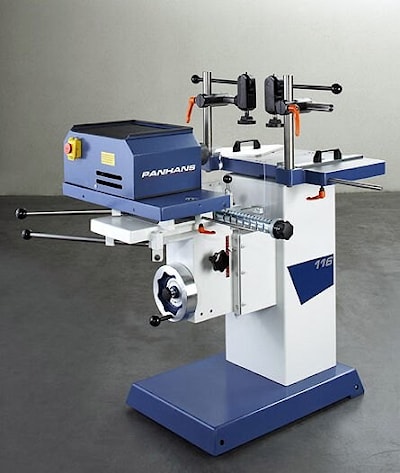

Сверлильно- пазовальный станок PANHANS тип 116

Станок сверлильно- пазовальный PANHANS тип 116 используется в мебельной промышленности, как и другие станки данной группы, для получения глухих и сквозных отверстий, выборки пазов в деталях мебели, коробках или дверных полотнах с целью дальнейшей установки фурнитуры.

При этом материал изготовления полотен, в которых необходимо образовать отверстие, не играет определяющего значения, т.к. мощности станка хватит как для массива древесины, так и для МДФ. Станок сверлильно-пазовальный PANHANS тип 116 имеет стальную станину современной конструкции и стол из толстостенного литья с рёбрами жёсткости, которые способны выдерживать большие нагрузки.

Станок оснащён крестовидным суппортом со стальными направляющими, отсоединяемым аварийным выключателем, двигателем мощностью в 1,5 кВт (2 л. с.) с автоматическим тормозом, полкой для инструментов, двумя эксцентриковыми зажимами и другими составляющими, которые приведены и описаны в таблице ниже. Сверлильно-пазовальный станок PANHANS тип 116 приводится в движение при напряжении в 400 В / 50 Гц.



Технические характеристики сверлильно-пазовального станка PANHANS тип 116

Высота стола над уровнем пола	910 мм
Размеры стола	700 x 380 мм
Максимальная глубина сверления	145 мм
Максимальная длина паза	240 мм
Вертикальное перемещение	135 мм
Мощность главного двигателя	1,5 кВт (2 л. с. )
Частота вращения	3000 ¹/мин
Необходимая раб. площадь	1600 x 2350 мм
Аспирационный патрубок	100 мм Ø
Устройство рассверливания под шканты с постоянным шагом	16, 22, 25, 32 м
Усорезным упором с фиксированными позициями вставляемым рамным упором	45°/22,5°
Упор для серийной обработки заготовок	длиной до 1500 мм
Двухщечечный сверлильный патрон с защитной гильзой	область зажима от 1 до 20 мм
Вес нетто	200 кг
