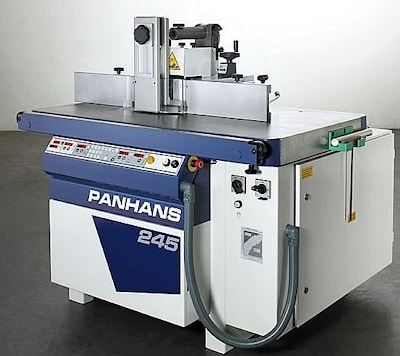

Фрезерный станок с наклонным шпинделем PANHANS ТИП 245

Фрезерный станок PANHANS ТИП 245 с наклонным шпинделем популярен в мебельном производстве и при производстве дверей, применяется в различных фрезерных работах (нарезка шипов, профилирование, профильное фрезерование), представляет собой надёжную конструкцию из прочной ребристой столешницы, станины в современном стиле и прочих составляющих, продуманных до мелочей.

Станок имеет эргономические размеры, т.е. по максимуму приспособлен к движениям человеческого тела. Фрезерный станок PANHANS ТИП 245 характеризуется шпинделем, наклоненным в обе стороны с диапазоном наклона +/– 45° (имеется автоматическая калибровка показаний наклона), который обеспечивает обработку различных профилей одной и той же фрезой.

Направление вращения фрезы регулируется переключателем вращения с запором. Наличие двухосной системы позиционирования для изменения высоты и наклона шпинделя облегчают работу. Ход шпинделя не изменен для всех вариантов привода и составляет 150 мм. Шпиндель фиксируется электромеханическим путём. При необходимости замены фрезы не требуется особых усилий, т.к. фрезерный станок PANHANS ТИП 245 с наклонным шпинделем оснащён системой быстрой замены фрезерной оправки HSK-80 с оправкой 30 мм. Все манипуляции, производимые на станке, отображаются на цифровом табло, которое показывает осевую позицию шпинделя, его вертикальный ход, индикацию величины угла для изменения наклона и число оборотов.

Количество оборотов в минуту может колебаться в диапазоне от 3000 до 9000 в зависимости от вида работы и материала и связано с мощностью двигателя в 11 кВт. Фрезерный станок PANHANS ТИП 245 с наклонным шпинделем приводится в движение при напряжении 400 V / 50 Hz. К остальным составляющим станка, которые перечислены тезисно, относятся: машинная штепсельная розетка, запираемый главный выключатель, автоматический и неизнашивающийся тормоз, фрезерный упор TYP 215, защита и прижимное устройство GAMMA V TYP 1629, упор TYP 1639 TAPOA, опора для рамы 1340 мм, выдвижная на прибл… 970 мм.

Технические характеристики фрезерного станка PANHANS ТИП 245

Размер стола	1340 x 800 мм
Высота стола	870 мм
Мощность двигателя	11 / 15 кВт / л. с.
Диапазон наклона	— 45° до + 45°
Ход шпинделя	150 мм
Фрезерная оправка	30 мм, HSK-80
Патрубок аспирации	120 мм ø, 2 штуки
Расстояние от передней кромки стола до центра шпинделя	400 мм
Вес нетто	980 кг

Дополнительные опции для типа electronic 4 plus

Ось позиционирования H	Изменение высоты
Ось позиционирования S	Изменение наклона
Ось позиционирования G	Весь упор
Ось позиционирования T	Часть упора
Программная память	999
Система упора	Автоматический , электромоторный зажим упора на машинном столе (без пневматического подсоединения!) Корпус фрезерного упора из алюминиевого литья, особо прочный, удобно снимается с машинного стола Удобный зажим для щѐк упора
