Дисковая пилорама Авангард-КС-50 ПК

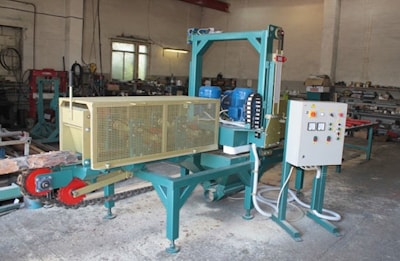

Дисковая пилорама «Авангард-КС-50-ПК» - это лесопильная установка, предназначенная для распиловки двумя дисковыми пилами круглого сырья диаметром до 500 мм и длиной до 6,2 м.

Установка выпускается только в стационарном варианте и состоит из подвижной пильной каретки с дисковыми пилами и разборной станины с высокоточными направляющими. Станина оснащена гидравликой, включая устройство для загрузки бревен, кантователь и устройство для фиксации бревен в процессе пиления. Пильная каретка включает в себя пильный блок, состоящий из двух горизонтальных дисковых пил диаметром 400 мм, электромеханические приводы подъема-опускания пильной траверсы и продольного перемещения, имеющие плавную регулировку скорости, а также дополнительную опцию – кромкообрезное устройство (см. ниже).

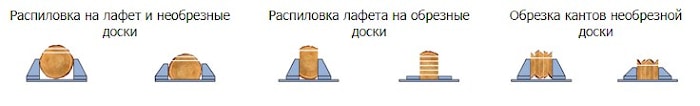

Гидравлические механизмы, установленные на станине, позволяют производить все манипуляции с бревном в центральном «лотке», образованном боковыми зажимами, которые обеспечивают автоматическую центровку распиливаемого сырья, что позволяет реализовать следующую схему распиловки:

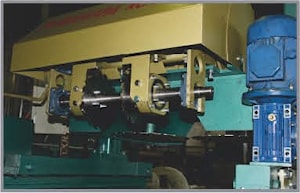

Кромкообрезное устройство



Пильная каретка оснащена кромкообрезным устройством. Оно состоит из вертикально установленных пил, которые отпиливают канты необрезной доски, получаемой в результате распиловки основными горизонтальными пилами. Можно устанавливать до четырех вертикальных пил, работающих одновременно, две из которых настраиваются на размер специальным винтом. Кромкообрезное устройство может включаться в процессе пиления и отключаться за счет опускания-подъема пильного вала вертикальных дисковых пил посредством рычажного механизма.

Основные характеристики и комплектация

Модель	КС-50 ПК
Производитель	Авангард, Россия
Максимальный размер распиливаемых бревен:
- диаметр	500 мм. с кантовкой, 300 мм. в развал
- длина	от 2 до 6,2 метров
Пильная каретка:
- диаметр и количество пильных дисков	2 х 400 мм, 2 х 250 мм
- мощность и количество электродвигателей	2 х 11 кВт, 1 х 4-5,5 кВт
- использование обратного хода	сброс отпиленного материала
- подъем / опускание	электропривод
- привод горизонтального перемещения / скорость	электромеханический / до 40 м/мин
Направляющие пильной каретки	Механизированные
Настройка на толщину доски	по электронной линейке
Способ загрузки и позиционирования распиливаемого сырья	гидравлическими механизмами
Габариты:
- длина с направляющими	10,0 м
- ширина	1,4 м
- высота	2,0 м
- масса станка	2050 кг
