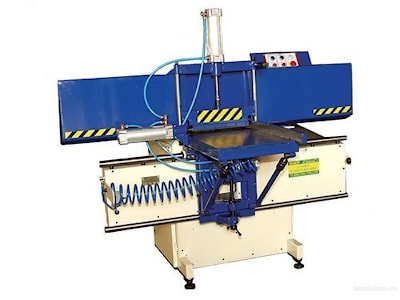

Шипорезный станок (без фрез) СШ-200-160П

Шипорезный станок (без фрез) СШ-200-160П входит в состав линии сращивания по длине и производит обработку заготовок не штучно, как другие станки, а пакетом, что помогает избежать образования сколов при нарезании шипа.

Станок оборудован дополнительно торцовочным узлом, который выравнивает заготовки на торцах и способствует получению изделий лучшего качества. Торцовочный узел работает от электродвигателя, мощностью 3 кВт.

Заготовки зажимаются на шипорезном станке СШ-200-160П при помощи системы пневматики. Смещение шага пилы происходит посредством подъема и опускания рабочего стола, размером 320х600 мм. Высота подъема стола может достигать 120 мм.

В стандартную комплектацию шипорезного станка СШ-200-160П входит фрезерный шпиндель, диаметром 40 мм, вращающийся со скоростью 6000 оборотов в минуту. Оптимальный режим резания может быть подобран путем изменения диаметра шпинделя и частоты вращения фрезы.

Перемещение каретки на шипорезном станке СШ-200-160П происходит ручным способом. Сечение заготовок, обрабатываемых на станке, не должно превышать 165х165 мм. Станок можно подключить к системе аспирации, для чего предусмотрены специальные патрубки. Вес шипорезного станка составляет 550 кг, а габаритные размеры 1500х1300х1650 мм.

Технические характеристики шипорезного станка без фрез СШ-200-160П

Диаметр шпинделя фрезерного узла	40 мм
Диаметр фрезы	100-200 мм
Высота набора фрез	До 175 мм
Мощность электродвигателя фрезерного узла	5,5 кВт
Частота вращения фрезерного шпинделя	6000 оборотов в минуту
Диаметр пилы торцовочного узла	350 мм
Мощность электродвигателя торцовочного узла	3 кВт
Размеры стола	320х600 мм
Высота подъёма стола	До 120 мм
Длина хода	До 1000 мм
Зажим заготовки	Пневматический
Перемещение каретки	Ручное
Сечение заготовки	Не более 165х165 мм
Габаритные размеры станка
Длина	1500 мм
Ширина	1300 мм
Высота	1650 мм
Масса станка	550 кг
