Обрабатывающий центр с ЧПУ с 5-осями COSMEC CONQUEST 715


Обрабатывающий центр с ЧПУ с 5-осями COSMEC CONQUEST 715

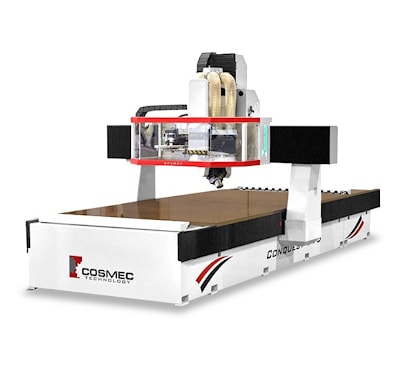

Обрабатывающий центр с ЧПУ COSMEC CONQUEST 715

Обрабатывающий центр с цифровым управлением с фиксированным рабочим столом и порталом с двойным приводом, с тремя непрерывными отображаемыми осями, для обработки древесины, фанеры, МДФ, термо-формованных, пластиковых материалов, металлов и цветных металлов – алюминий, латунь, медь.

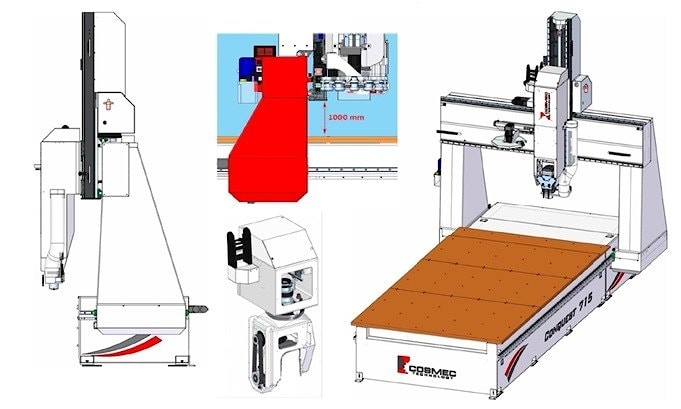

Движение по осям X и Y осуществляется в стеллажной системе, работающей на трех высокоточных шестернях. Движение оси Z осуществляется с помощью резьбовых червячных винтов, соединенных с высокой точностью шарико-цилиндрическими гайками с запасом прочности. Движение по оси X происходит в портальной системе, которое обеспечивают 2 приводных двигателя, по одному с каждой стороны основания каркаса. Все скольжение по линейным направляющим с призматической геометрией, снабженной колеями для кругового движения, соединенными с предварительно установленными подвижными блоками. Винты приводятся в действие бесщеточными двигателями, которые обеспечивают высокую степень чистоты и долговечность.

Технические данные:

Высокоскоростная Х-ось: 60 м / мин

Высокоскоростная Y-ось: 60 м / мин

Высокоскоростная Z-ось:12 м / мин

Векторная скорость: 80 м / мин

Ход Х-ось: 850 мм

Ход Y-ось: 2630 мм

Ход Z-ось: 1580 мм

Рабочая зона: 3210х2210х1200 мм

Рабочее давление: 7 бар

Требуемый воздух для всасывания: 2200 Mc / ч

Электрошпиндель 12 кВт HSK F 63 с жидкостной системой охлаждения для 5 осей

12 кВт Электрошпиндель с жидкостной системой охлаждения. HSK F 63 адаптер инструмента с системой быстрого подключения. Проводка постоянного крутящего момента позволяет иметь большой старт также с низким числом оборотов.

Технические данные:

- 12 кВт (16,3 л.с.) от 50 до 24000 оборотов в минуту

- керамические подшипники

- правое и левое вращение
  • ЧПУ программируемая скорость вращения от 50 до 24000 оборотов в минуту


CNC «SIEMENS 840 D SL 5 AXIS»

SINUMERIK 840 D SL - это интегрированная цифровая система производства «Siemens» для управления и контроля станками с ЧПУ. Она интегрируется в единый компонент управления цифровыми осями (S 120 SIANMICS drive system), логикой управления станка (SIMATIC S7-300) и логикой управления и обработки с ЧПУ. Предлагаемая нами система состоит из числового блока управления (NCU Numerical Control Unit) и панели оператора / панели управления TCU), установленной на главной электрической панели. NCU содержит в себе логическое управление графическим пользовательским интерфейсом (NCM Numerical Control Kernel) (HMI Uman Machine Interface) и контроль автоматизацией станка (PLC - Program Logic Controller), а панель управления позволяет оператору взаимодействовать со станком. NCU позволяет управлять до 32 интерполи-рующими осями и до 5 процессами обработки. Интерфейс оператора можно установить в «HMI Advanced», новый SINUMERIK Operate. Система также оснащена Touch-Pendant Construction Cosmec, которая позволяет легко выполнять предварительные тестовые рабочие программы.

Максимальное ускорение 750 ° / сек.2

Поворот оси C + / -360 °

Наклон оси A +/- 110 °





Если вы хотите купить обрабатывающий центр с ЧПУ с 5-осями COSMEC CONQUEST 715 , вы можете:

Ещё из раздела Обрабатывающие центры с ЧПУ

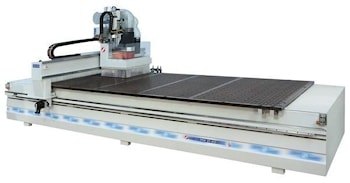

    Обрабатывающий центр с ЧПУ COSMEC SMART 30 Обрабатывающий центр с цифровым управлением с фиксированным рабочим столом и передвижной кареткой головы, с тремя непрерывными отображаемыми осями, для обработки древесины, композитных и пластиковых ...
