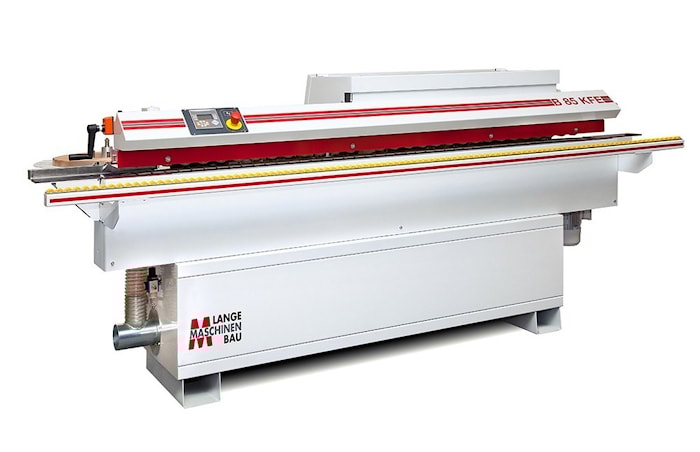

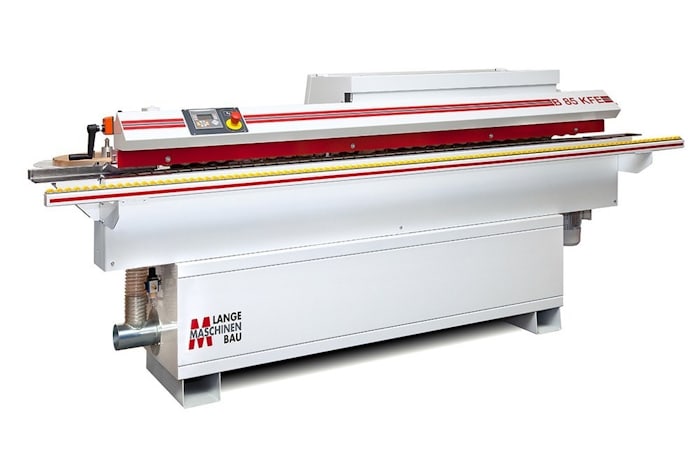

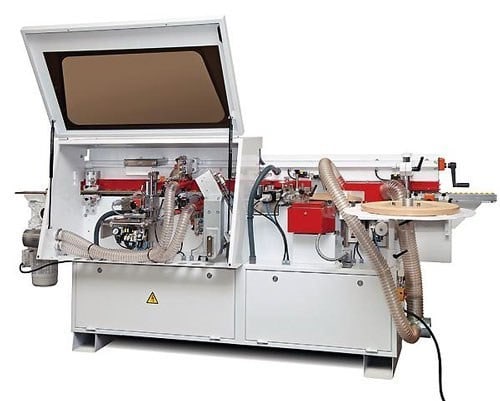

Автоматический кромкооблицовочный станок LANGE MB B85 KFE с прифуговкой и раундом

прифуговка, торцовка, снятие свесов, раунд и клеевая плоская цикля

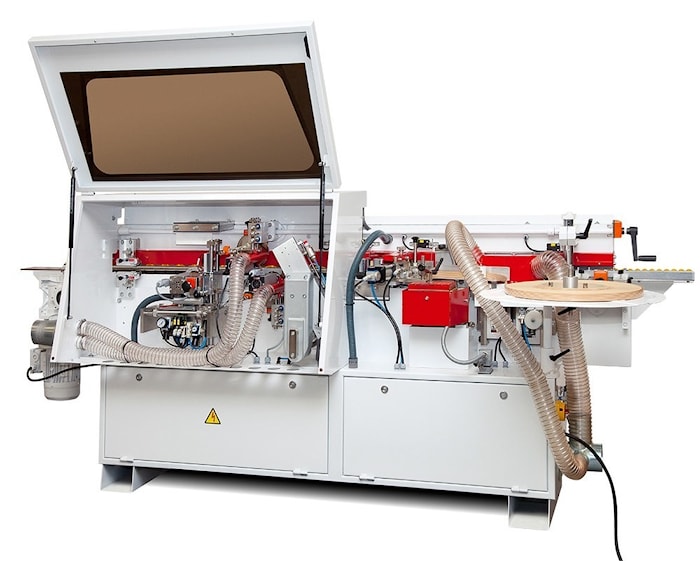

Популярной из моделей кромкооблицовочных станков LANGE есть автоматический односторонний кромкооблицовочный станок B85 KFE, который оборудован различными агрегатами:

- прифуговочной станцией, прифуговка
- торцовочной станцией,
- фрезерной станцией,
- агрегатом по обработке углов, раунд
- имеет возможность установки плоской клеевой цикли или полировального агрегата.

Каждый этап в деревообработке и при производстве мебели играет немаловажную роль для внешнего вида конечного изделия. Так облицовка кромкой элементов мебели может поставить успешную финальную точку всему технологическому процессу, а может при неправильном подборе оборудования пустить всю работу на самотек.

Немецкая компания LANGE-MASCHINENBAU бережно относится ко всем пожеланиям клиентов и разработала ряд кромкооблицовочных станков, которые подойдут для производителей корпусной мебели с широким ассортиментом выпускаемых изделий.

Размер обработки заготовок на кромкооблицовочном станке LANGE MB B85 KFE стандартный: минимальная ширина составляет около 75 мм, минимальная длина около 120 мм либо 180 мм при использовании агрегата для обработки углов, толщина заготовки варьируется от 8 до 40 мм. В качестве облицовочного материала могут выступать меламин, шпон, АВС и другие штучные либо рулонные материала толщиной от 04,-2,0 мм.

Заготовки подаются на кромкооблицовочном станке LANGE MB B85 KFE по цепному транспортеру со скоростью 5,5 метром в минуту. Перед наклейкой кромочного материала происходит прифуговка кромки, т.е. снятие верхнего материала максимально на 2,0 мм с целью устранения неровностей, сколов при раскрое материала, пыли, если материал какое-то время находился на складе. Данная операция способствует лучшему наклеиванию кромочного материала.

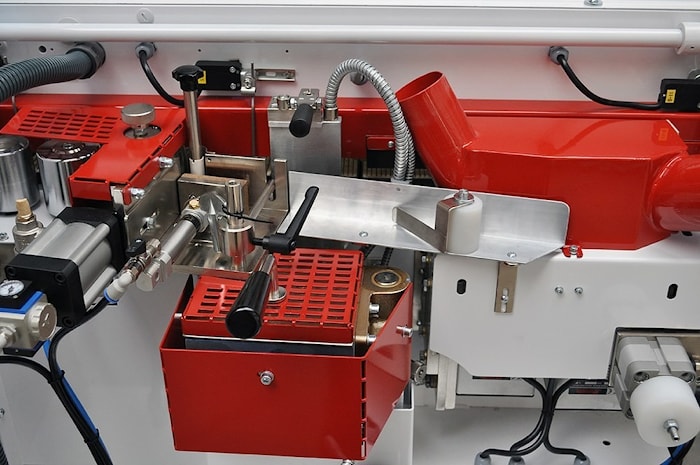

Прифуговочная станция кромкооблицовочного станка LANGE MB B85 KFE имеет две противоположно двигающиеся спиральные алмазные фрезы, которые следят за обработкой поверхности перед последующим процессом. Наклейка кромочного материала осуществляется клеевым вальцом, который наносит клей непосредственно на заготовку. Излишки клея возвращаются в клеевую ванну.

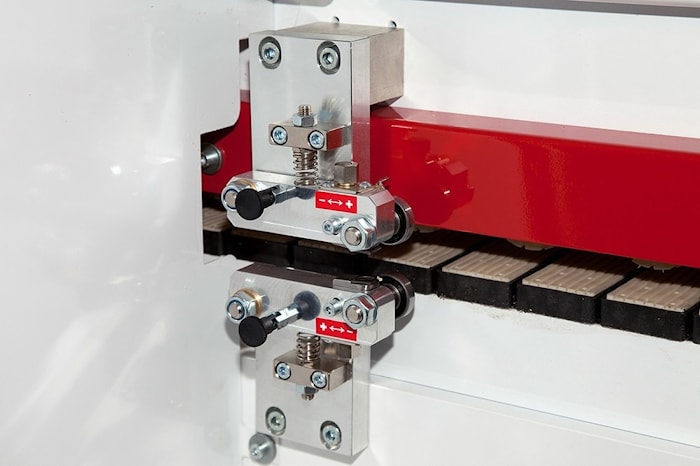

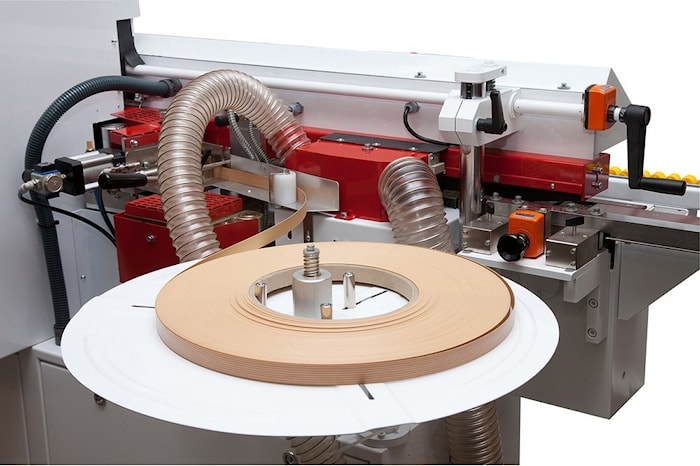

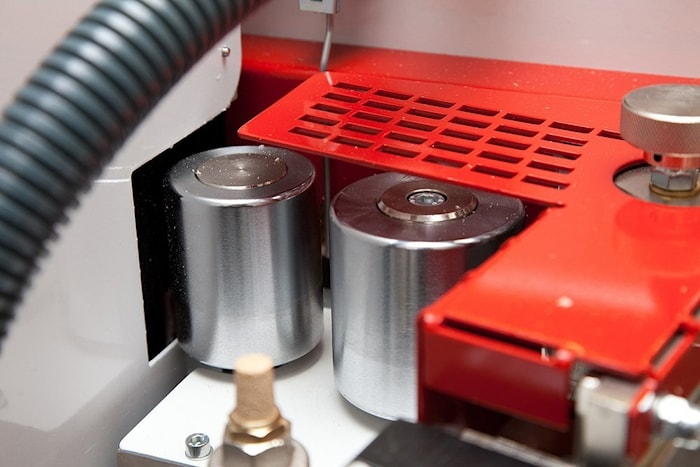

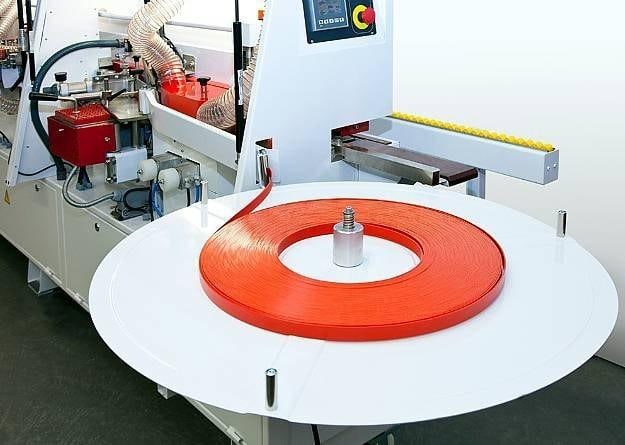

Клеевая ванна кромкооблицовочного станка LANGE MB B85 KFE имеет тефлоновое покрытие и функцию Stand-by-Function, которая заключается в снижении температуры клея при неиспользовании включенного станка. Рулонный материал располагается на вращающейся тарелке, диаметром 600 мм. Зона прижима состоит из двух роликов. Один ролик движется синхронно с клеевым вальцом, другой – имеет регулировку прижима.

Данная система кромкооблицовочного станка LANGE MB B85 KFE обеспечивает прочное склеивание двух поверхностей. Кромочный материал обрезается предназначенными для этого гельотинными ножницами, способными разрезать материал до 2,0 мм. Для снятия свесов в торцах заготовки используется высокочастотная торцовочная станция, которая работает от мотора в 0,20 кВт. Два пильных полотна вращаются со скоростью 12.000 оборотов в минуту и обрезают излишки кромки по высокоточным линейным направляющим.

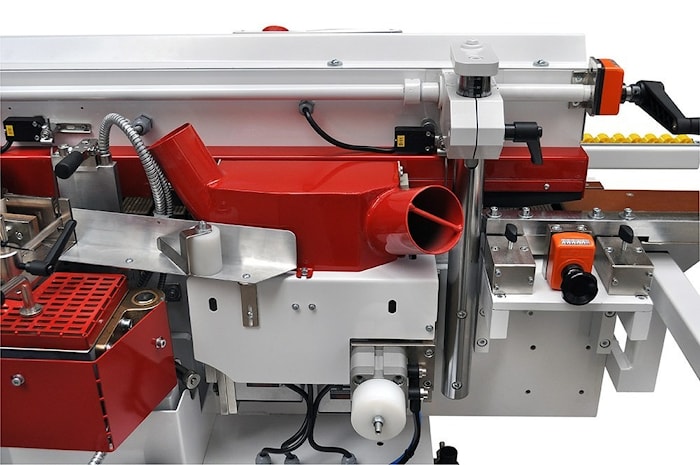

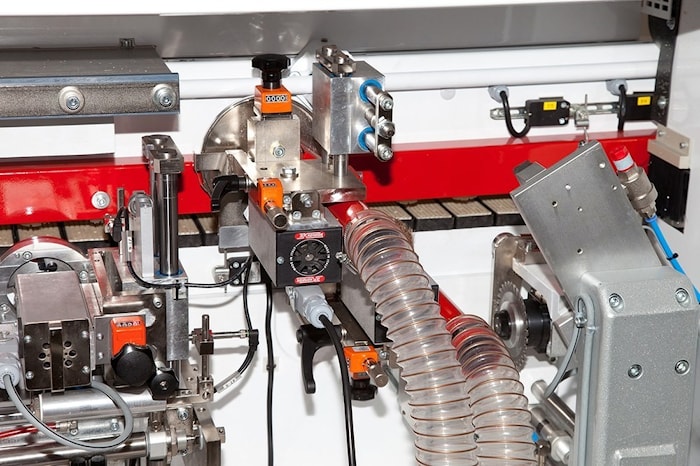

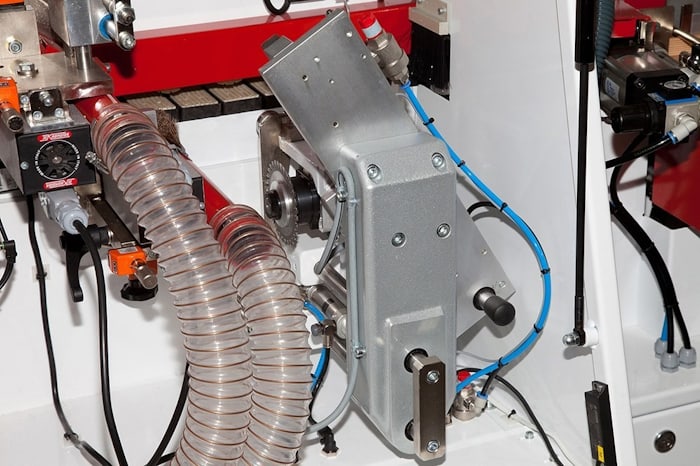

Высокочастотная фрезерная станция на кромкооблицовочном станке LANGE MB B85 KFE, работающая от двух моторов по 0,27 кВт, имеет две фрезы, которые предназначены для снятия свесов по длине под углом или прямо. Для более точного реза заготовки ощупываются вертикально и горизонтально. В зоне фрезерной станции находятся два вытяжных колпака, которые соединяются в центральный аспирационный патрубок, диаметром 120 мм для очистки станка от опилок.

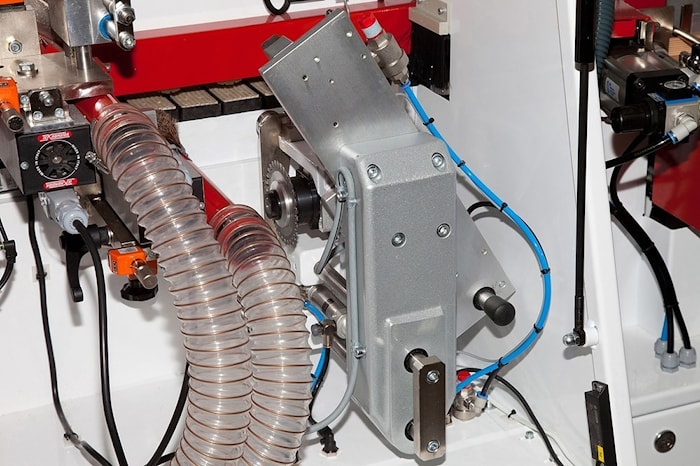

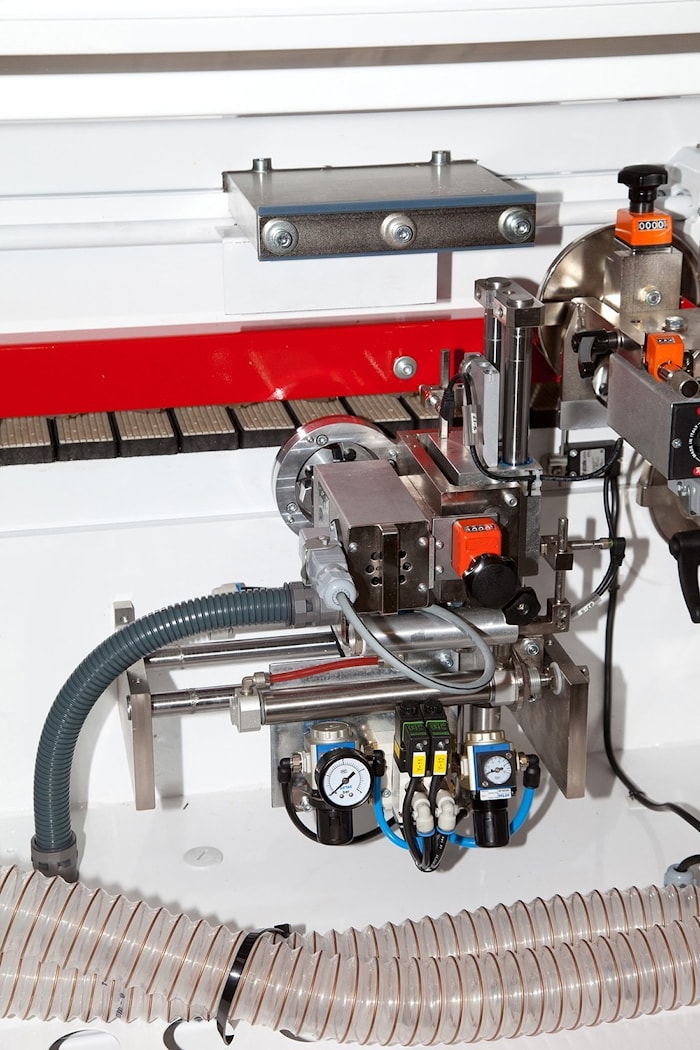

Отличительной особенностью данного кромкооблицовочного станка LANGE MB B85 KFE является наличие в нем агрегата для обработки углов. Он позволяет получить углы правильной геометрической формы без скосов. Станок имеет возможность установки плоской цикли, предназначенной для удаления клея с кромки, либо полировального агрегата, который является финишным этапом всей облицовки.

Полировальный агрегат, установленный на кромкооблицовочном станке LANGE MB B85 KFE, работает от двух моторов, мощностью 0,05 кВт, полирует поверхностью со скоростью 1.500 оборотов в минуту. Использование данного агрегата особенно актуально при облицовке кромки АВС и шпоном. Кромкооблицовочный станок LLANGE MB B85 KFE имеет пульт управления с набором кнопок для автоматического снижения температуры клея, включения-выключения агрегатов и сообщения об ошибках в системе.

Технические характеристики кромкооблицовочного станка LANGE MB B85 KFE

Толщина заготовки	8 – 40 мм
Минимальная ширина заготовки	около 75 мм
Минимальная длина заготовки	около 120 мм, около 180 мм для обработки углов
Толщина кромочного материала	0,4-2,0 мм
Толщина снимаемого слоя прифуговочным агрегатом	0-2,0 мм бесступенчато
Максимальная высота кромочного материала = высота заготовки	+ 4 мм (2+2)
Подключение к электрической сети	400 В, 50 Гц , 3 фазы
Потребляемая мощность	5,12 кВ
Скорость подачи	5,5 м / мин
Подключение к системе пневматики	6 бар
Вес нетто	710 кг

ОПЦИИ кромкооблицовочного станка LANGE B85 KFE

085.01	Плоская цикля
085.02	Полировальный агрегат
085.03	Устройство подачи (4 регулируемых ролика со стопорным тормозом)
085.05	Алмазные фрезы высотой 45 мм для фрезерного агрегата
