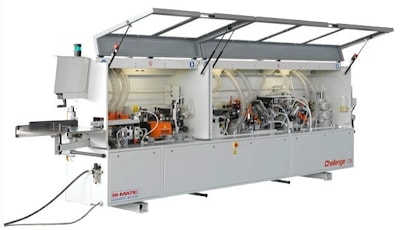

Автоматический кромкооблицовочный станок BI-MATIC Challenge 5.3.A-r с прифуговкой

Автоматический кромкооблицовочный станок
BI-MATIC Challenge

Прифуговка, торцовка, фрезеровка свесов, циклевка, полировка

Станок применяется для приклеивания к торцам детали шпона, ПВХ, меламина и натурального дерева толщиной до 3мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Толщина кромки 0,4 ¸ 3 мм - Длина 3 500 мм
- Ширина 825 мм
- Минимальная ширина панели 60 мм - Высота 1 270 мм
- Минимальная длина панели 90 мм
- Минимальная толщина панели 8 мм - Вес 1 050 кг
- Максимальная толщина панели без прифуговки 50 мм
- Максимальная толщина панели с прифуговкой 50 мм

- Рабочая скорость 9 м/мин
- Установленная мощность 10,5 кВт

- Аспирационные отверстия 2 шт. - Æ 150 мм
- Напряжение 400 В / 3 фазы / 50 Гц

- Давление 6 атм.

Комплектация станка:
- Стальная направляющая подачи заготовок. Смещение 0 ¸ 1,5 мм, регулируется вручную.
- Система смазки ремней, ручное управление.
- Клеевая ванна быстрого нагрева клея (5-6 минут). Объем до 2 литра гранулированного клея-расплава. Включение и исключение из работы осуществляется специальной рукояткой.

Регулировка температуры ванны контролируется с помощью электронного цифрового терморегулятора. Тефлоновое покрытие.

- Погрузчик кромки в бобинах в стандартной комплектации. Держатель кромки в бобинах ⌀ 650 мм.

- Вертикальная гильотина для торцовки ABS 3 мм толщиной и макс. высотой 54 мм. Электро-пневматическое система перемещения по вертикали и горизонтали, управление с панели PLC.

- Пневматический прижим, 3 ролика из закаленной стали. 1й ролик большого диаметра моторизованный. Два других с противоположным наклоном.

- Система управляется МИКРОПРОЦЕССОРОМ, с контрольной панели. Контролируются все приводы электро-пневматических групп и система автоматического понижения температуры. Кроме того, выводится следующая информация: кол-во обработанных деталей, кол-во приклеенных метров кромки, количество отработанных часов.
