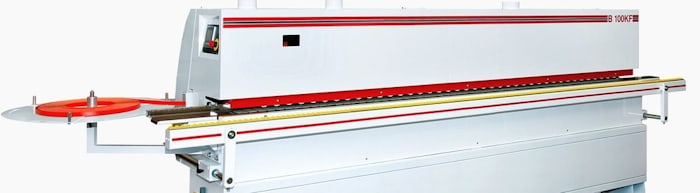

Кромкооблицовочный станок LANGE MB B100 KF автоматический с прифуговкой


Кромкооблицовочный станок LANGE MB B100 KF автоматический с прифуговкой
LANGE MB 100 KF (Германия) односторонний автоматический кромкооблицовочный станок, оборудованный прифуговочной, высокоскоростной HF-торцовочной станциями и HF- фрезерным агрегатом, применяется в мебельном производстве для качественной обработки прямолинейных заготовок, толщиной от 8 до 60 мм, различными материалами от 0,4-3,0 мм (до 5,0 мм опционально).

Страница завода Lange-MaschinenBau B100KF

При кромковании на станке LANGE B 100 KF используются следующие кромочные материалы:
-АБС,
-ПВХ,
-меламин,
-толстый шпон в рулонах.


Система подачи заготовок кромкооблицовочного станка LANGE B 100 KF со скоростью 9-14 метров в минуту по цепочному транспортеру, зона прижима, состоящая из двух роликов и опорного ножа, способствуют равномерному нанесению клея на кромку и, как следствие, улучшению внешнего вида заготовки.

Перед кромкованием на кромкооблицовочном станке LANGE B 100 KF происходит снятие верхнего слоя торца заготовки или операция прифуговки. Толщина снимаемого слоя составляет 0-3,0 мм . Данный технологический этап необходим для удаления с кромки пыли и следов загрязнений, если материал после раскроя находился на складе.

Прифуговка необходима также для устранения дефектов, которые возникают нередко после некачественного раскроя. Прифуговочная станция кромкооблицовочного станка LANGE B 100 KF состоит из двух противоположно вращающихся фрезерных агрегатов, мощностью 1,5 кВт, со спиральными фрезами с алмазным напылением, выравнивающих кромку перед нанесением клея.

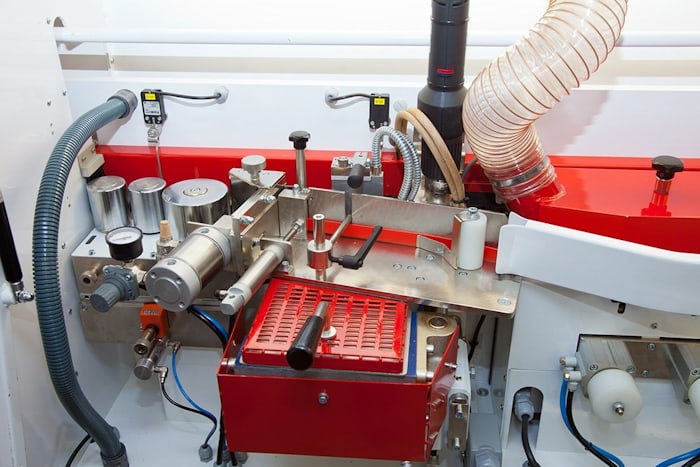

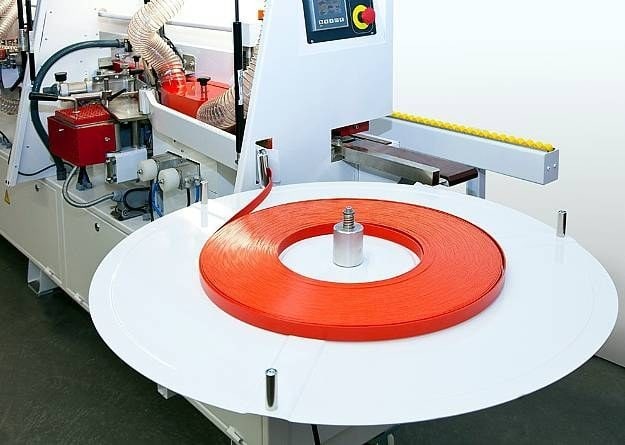

Рулонный кромочный материал располагается на кромкооблицовочном станке LANGE B 100 KF на вращающейся тарелке, диаметром 800 мм. Готовый клей-расплав наносится не на кромочный материал, а на заготовку. Клеевая ванна вмещает до 3 кг клея, который защищен от пригорания температурным контроллером Stand-by-Funktion . Наносится клей расплав при помощи клеевого ролика равномерным слоем.

Излишний материал на углах заготовки удаляется на кромкооблицовочном станке LANGE B 100 KF двумя высокоскоростными пилами торцовочной станции, работающей от HF-мотора мощностью 0,35 кВт.

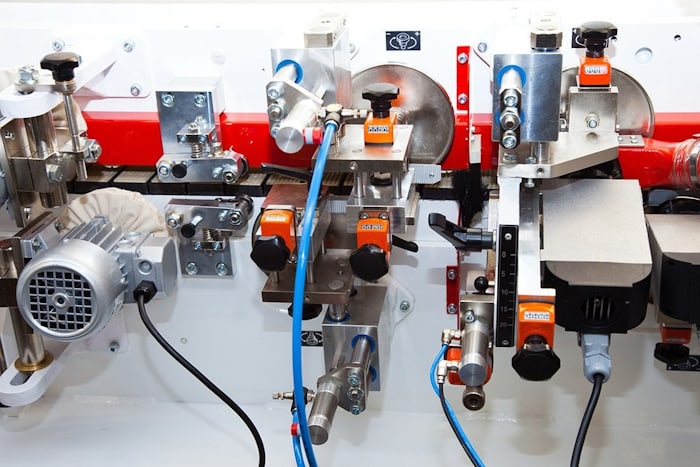

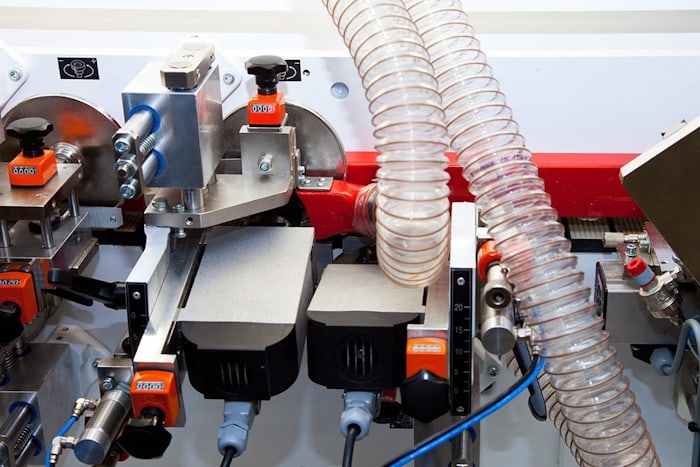

Излишки кромки по длине заготовки (свесы) удаляются на кромкооблицовочном станке LANGE B 100 KF комбинированной фрезерной станцией, работающей от двух мотором по 0,35 кВт, оснащенной двумя HM-WPL фрезами, вращающимися со скоростью 12000 оборотов в минуту. Фрезерная станция подходит для радиусного обрезания кромки и прямолинейного. Вертикальное и горизонтальное ощупывание заготовки улучшают траекторию реза.

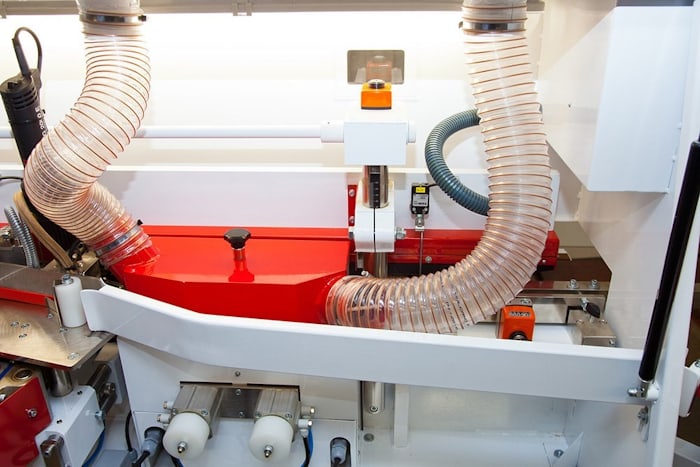

Цифровой датчик на фрезерной станции позволяет задать параметры различных видов кромки. От фрезерной станции выходит аспирационный патрубок, диаметром 120 мм. Управлять за работой кромкооблицовочного станка LANGE B 100 KF позволяет цветной дисплей, на котором можно отрегулировать температуру клея, включать-отключать агрегаты, настраивать зону прижима, скорость подачи и быть извещенным об ошибках в системе.

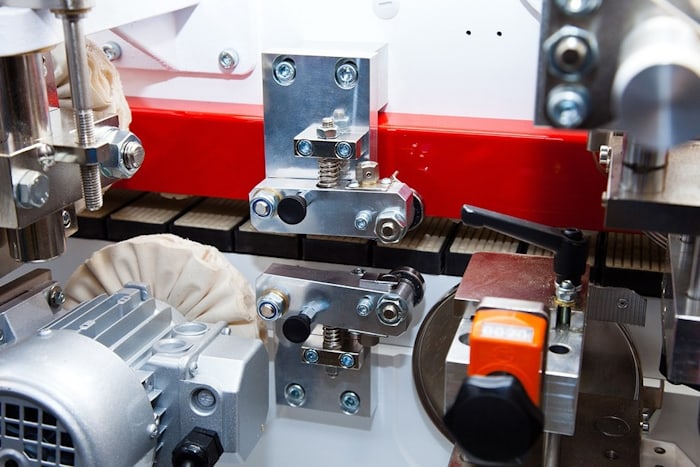

Дополнительно на кромкооблицовочном станке LANGE B 100 KF можно установить агрегаты для финишной обработки кромки: радиусную циклю, плоскую циклю, полировальный агрегат.



Технические характеристики кромкооблицовочного станка LANGE B 100 KF

Толщина заготовки 8-60 мм
Минимальная ширина заготовки Около 75 мм
Минимальная длина заготовки Около 120 мм
Толщина кромочного материала 0,4-3,0 мм (опционально 5,0 мм)
Толщина снимаемого слоя Ступенчатое снимание 0-3,0 мм
Максимальная высота кромки = высота заготовки+ 4 мм (2+2)
Напряжение 400 В, 50 Гц, 3 Ф+N
Общая потребляема мощность 8,5 кВт
Скорость подачи заготовки 9-14 метров в минуту
Подключение к системе пневматики 6 бар
Вес нетто 1100 кг




Кромкооблицовочный станок LANGE B 100 KF имеет можно дооснастить

0100.00 Оснащение инструментами для радиуса R 3
0100.01 Наценка на заказ радиусной цикли
0100.02 Наценка на заказ плоской цикли
0100.03 Наценка на заказ полировального агрегата
0100.04 Инструмент с алмазным напылением высотой 65 мм для прифуговочной станции
0100.05 Наценка на использование 5 мм полосового пакетного кромочного материала из дерева: усиленная подача автоматическим транспортером полосового материала из дерева (магазин для полосового материала с игольчатым роликом); усиленные фрезерные единицы с двумя моторами по 0,55 кВт, поворотные на угол 0-20º, комбинированные поворотные платформы для радиусного фрезерования и фрезерования заподлицо
0100.06 Управляемый вентилятор с горячим воздухом, мощностью 2,0 кВт, для подогревания палета с заготовками перед нанесением клея на кромку
0100.07 Пневматическое позиционирование зоны прижима, фрезерной станции и радиусной цикли. Возможен выбор на цифровом дисплее пневматически двух позиций для двух различных видов кромки, разной толщины (0,4 мм и 2,0 мм или 0,4 мм и 3,0 мм). Для данных двух видов кромки нет необходимости ручной настройки агрегатов.
0100.08 Счетчик метража для точного отсчета отработанного количества кромочного материала
















бренд
LANGE
бренд
Германия

Если вы хотите купить кромкооблицовочный станок LANGE MB B100 KF автоматический с прифуговкой , вы можете:
